多层直线振动筛

多层直线振动筛

产品优势多层直线振动筛采用多层全封闭结构设计,可把筛分物料按大小粒度分为多个等级,具有耗能低、产量高、结构简单、易维修等特点,自动排料,更适合于流水线作业。

加工物料:各种粉尘,颗粒物料的筛分分级,广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

处理量:0.12-80(t/h)
网孔尺寸:2-200(目)
电机功率:2×0.37(kw)
产品介绍

多层直线振动筛产品简介

多层直线振动筛,简称单层直线筛,其采用多层全封闭结构设计,多个出料口,可把筛分物料按大小粒度分为多个等级,是单层直线振动筛的升级产品。自动化排料,处理能力更大,筛分效率更高。

多层直线振动筛突出优势

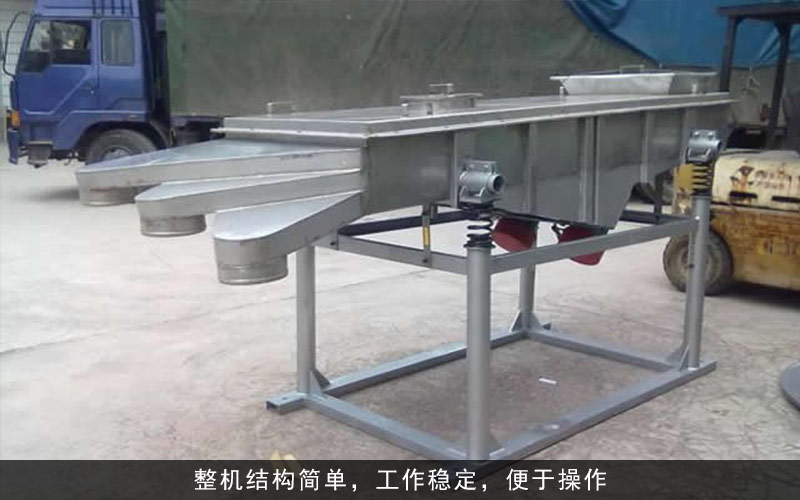

1、整机结构简单,工作稳定,便于操作;

2、全密闭结构,可以防止粉尘飞扬,减少工作噪音,使用寿命长;

3、低能耗、节能环保;

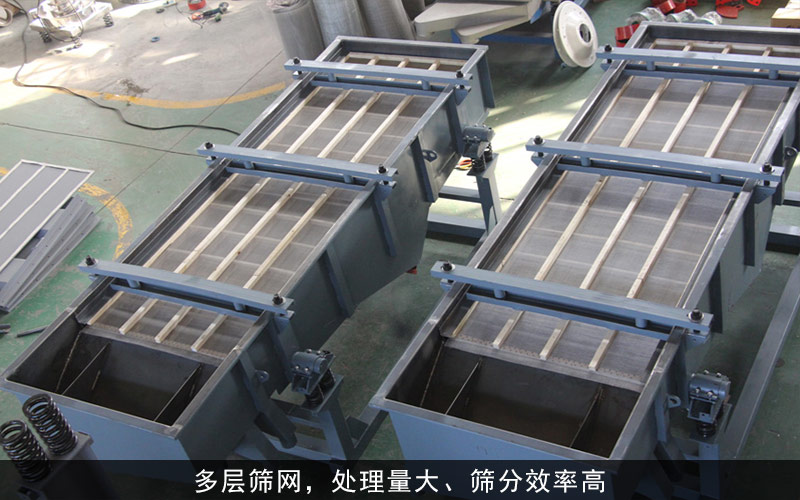

4、多层筛网,处理量大、筛分效率高;

5、大单台机器可分选出6到7个不同粒度的物料,满足不同客户的需要。

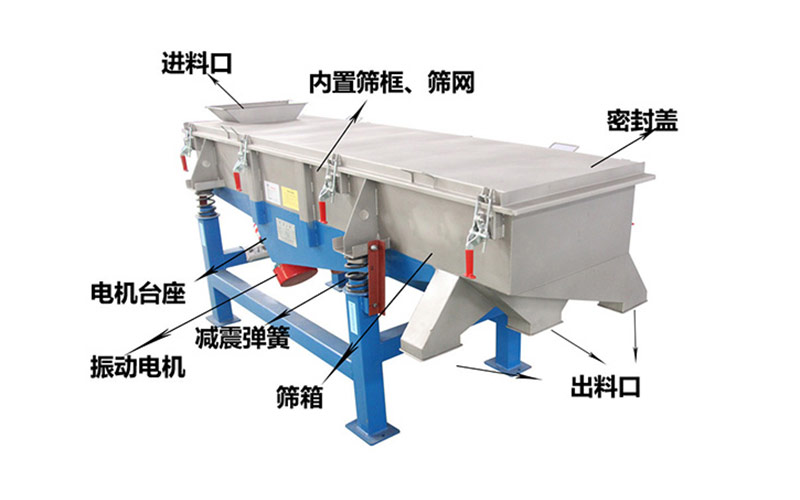

多层直线振动筛结构详解

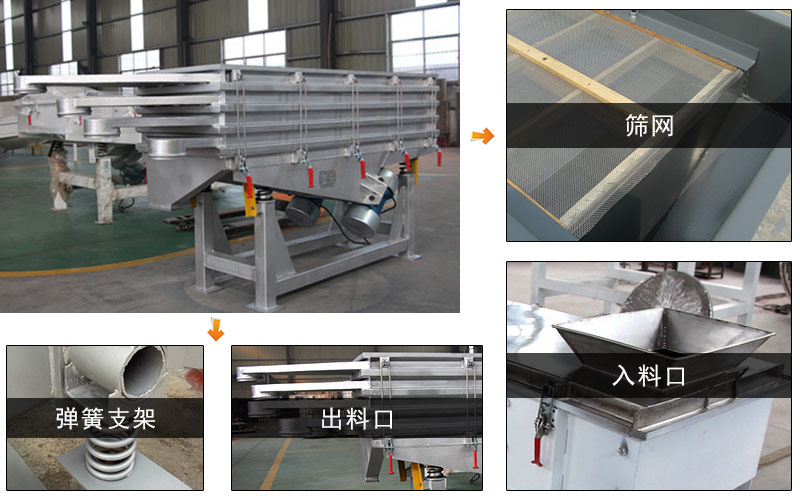

多层直线筛结构与直线筛结构一样,主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。既可以配合盖子防止灰尘的进入,也可以防止粉粒状物料溢散。

筛框:由松木或变形量较小的木材制成,主要是起到支撑筛网的作用。

筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网,具体的材质要结合物料的特性来进行选择。

振动电机:是振动筛的动力来源。

电机台座:固定振动电机。

减振弹簧:隔振减噪。

支架:由四个支柱和两个槽钢组成,对筛体部分进行支撑,保证筛体的稳固。

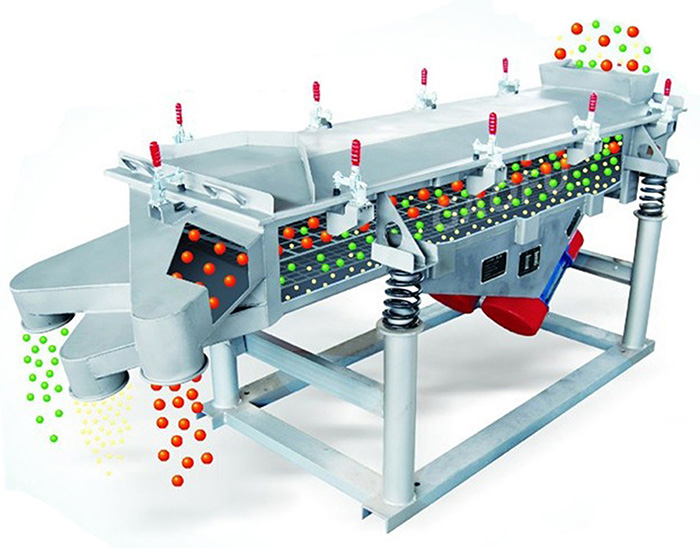

多层直线振动筛工作原理

单层直线筛采为双振动电机驱动,当物料从给料机均匀地进入筛分机的进料口时,两台电机通过同步、反向旋转时所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,在激振力和物料自重力的共同作用下,使物料在筛面上被抛起向前作直线运动,物料通过多层筛网产生数种规格的筛上物、筛下物,然后又分别从各自的出口排出,从而达到筛分的目的。

多层直线振动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

新乡市大汉振动机械有限公司,建厂12年,在吸取了国内外的工艺技术基础上进行自主研发生产,从设计生产到服务,不断地进行改进和创新,生产严格按照标准专业化标准执行,其研制生产的产品均通过了ISO 质量体系认证欧盟CE认证。针对客户的不同需求进行设计,为用户解决生产中的一切难题,确保用户利益的更大化。

大汉公司采用厂家直销型的商业运营模式,设备销售流通环节少,厂家的生产成本少,所以价格相对会更加的优惠合理,如若了解多层直线振动筛价格、型号等相关信息,可随时咨询我们。
