直线振动筛

直线振动筛

产品优势直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料均匀地进入振动筛的进料口,通过多层筛网产生各种规格的筛上物、筛下物,分别从各自的出口排出。其结构简单,能耗低,噪音小,自动化排料,处理量大。

加工物料:直线筛主要是对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业,是目前使用广泛的一种筛分机械。

处理量:0.12-20(t/h)
网孔尺寸:2-200(目)
电机功率:2×0.37(kw)
产品介绍

直线振动筛产品简介

直线振动筛或直线震动筛简称直线筛,直线振动筛是一种用途比较广泛的轻型直线振动筛,对于粉状、颗粒状的物料均可筛选、分级、除杂,对于固液混合物体可进行粗滤,具有处理量大、筛分效率高、筛网更换方便、安装及维修简单等优点,可自动排料,故适合流水线作业。



直线振动筛突出优势

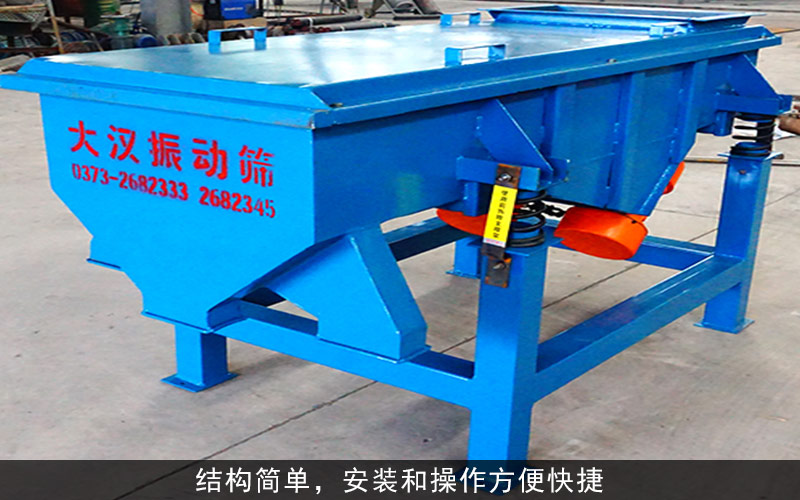

1、结构简单,安装和操作方便快捷;

2、全密闭结构,无扬尘现象,防止污染的同时还可降低噪音;

3、单层或多层分级使用,自动化排料,处理量大;

4、筛网更换简单迅速,只需3到5分钟,筛网材质有多种选择(尼龙、特种龙、PP网);

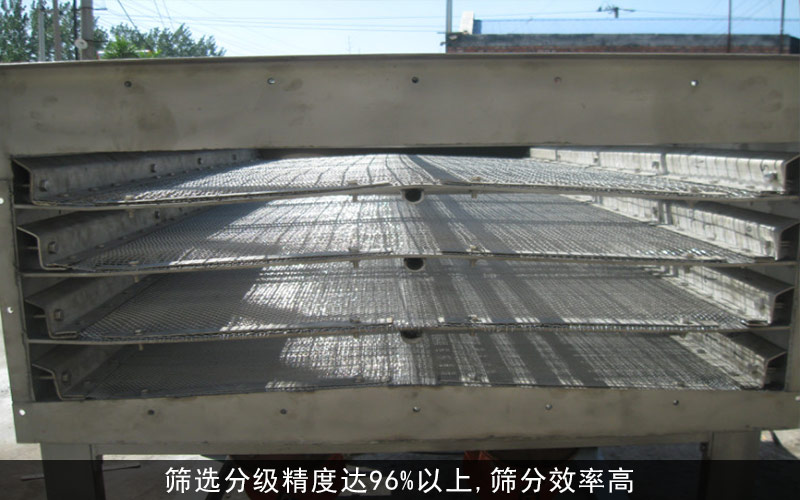

5、筛选分级精度达96%以上,筛分效率高。



直线振动筛结构详解

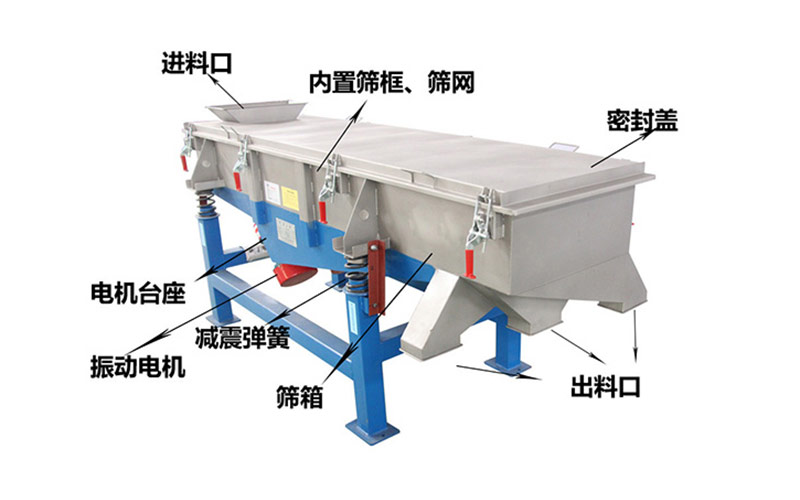

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。可以配合盖子可以防止灰尘的进入,也可以防止粉粒物料在筛分时的扩散。

筛框:由松木或变形量较小的木材制成。主要是对筛网起到支撑作用。

筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网,具体的材质要结合物料的特性来选择。

振动电机:通过振动电机激振力的作用使物料在筛面上运动。

电机台座:安装固定振动电机。

减振弹簧:减震弹簧的安放位置就是在筛体和筛座之间。一方面降低了噪音,另一方面保护了机器。

支架:由四个支柱和两个槽钢组成,对筛体部分进行支撑,保证筛体的稳固。安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。



直线振动筛工作原理

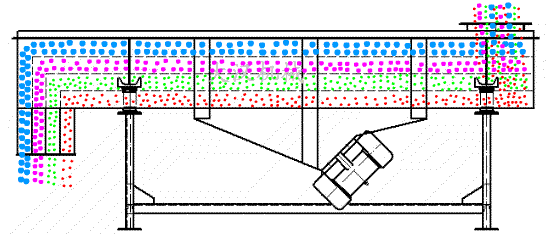

直线振动筛利用两台振动电机反向旋转,使激振器产生反向激振力,并带动筛箱做前后直线运动,当物料从一端的进料口进入筛箱,均匀分布在筛面上,在激振力和物料自重的合力作用下,物料在筛面上被抛起,向出料口跳跃式前进,通过各层孔径大小不一的筛网实现对物料的筛分、分级,物料由每层对应的出料口排出,从而完成整个筛分过程。



直线振动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120
