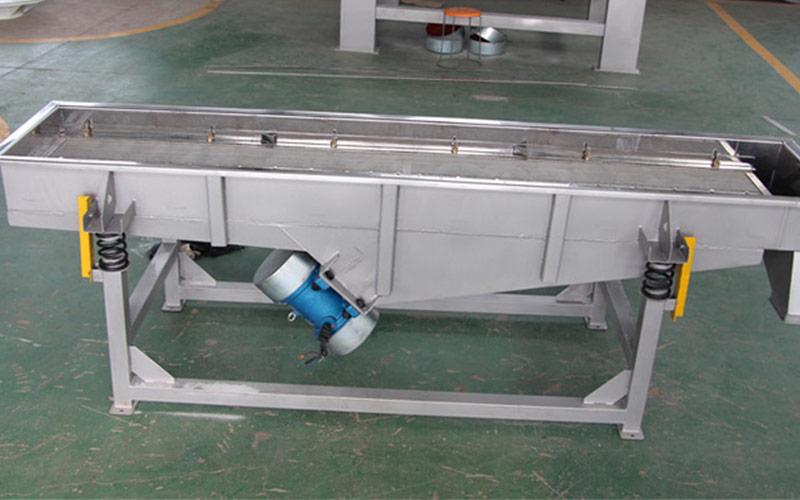

直线震动筛

直线震动筛

产品优势直线震动筛简称直线筛,是一款高效的新型筛分设备,高筛分目数400目,可筛分出7种不同粒度的物料。具有稳定可靠、能耗低、筛分效率高、噪音低、结构简单、寿命长、易维修、全封闭结构无粉尘溢散的特点。

加工物料:直线震动筛可对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。

处理量:0.12-20(t/h)
网孔尺寸:2-200(目)
电机功率:2×0.37(kw)
产品介绍

直线震动筛产品简介

直线震动筛或直线振动筛,简称直线筛,是一种用途比较广泛的新型直线震动筛,对于粉状、颗粒状的物料均可筛选、分级、除杂,对于固液混合物体可进行粗滤,具有处理量大、筛分效率高、筛网更换方便、安装及维修简单等优点,可自动排料,故适合流水线作业。

直线震动筛突出优势

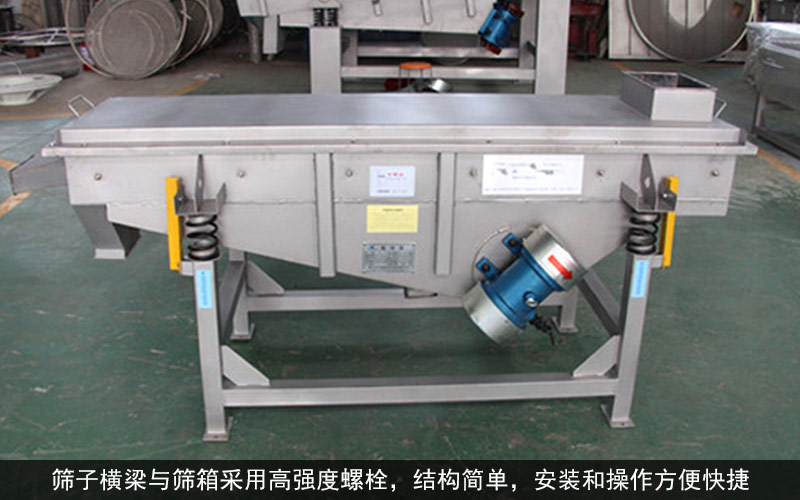

1、筛子横梁与筛箱采用高强度螺栓,结构简单,安装和操作方便快捷;

2、采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理大、寿命长、电耗低、噪音小;

3、全密闭结构,无扬尘现象,防止污染的同时还可降低噪音;

4、单层或多层分级使用,自动化排料,处理量大,筛分效率高;

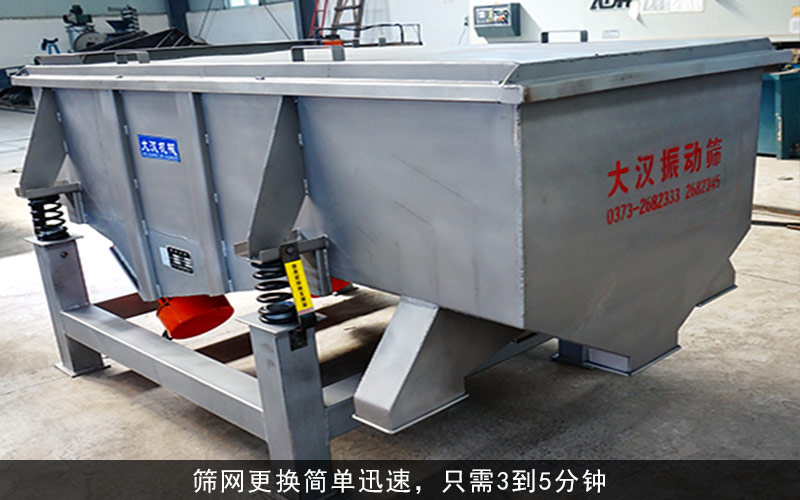

5、筛网更换简单迅速,只需3到5分钟,筛网材质有多种选择(尼龙、特种龙、PP网),用户需根据所筛物料的特性进行选择;

6、筛选分级精度达96%以上,筛分效率高。

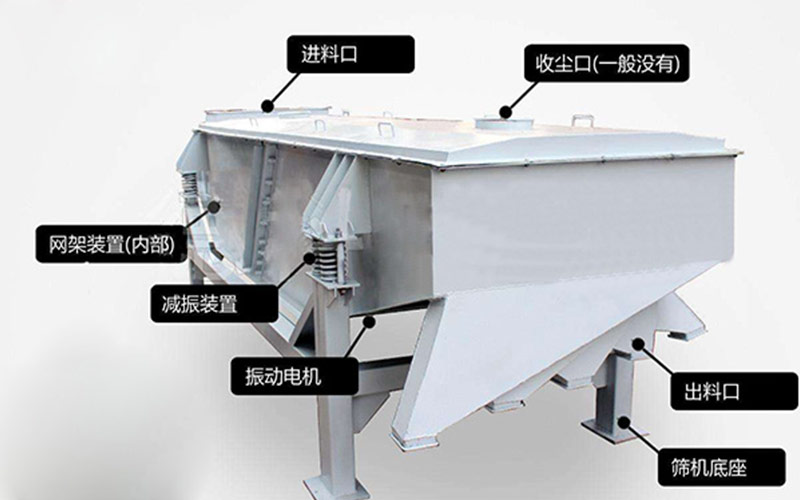

直线震动筛结构详解

直线震动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。可以配合盖子可以防止灰尘的进入,也可以防止粉粒物料在筛分时的扩散。

筛框:由松木或变形量较小的木材制成。主要是对筛网起到支撑作用。

筛网:主要有低碳钢、黄铜、青铜、不锈钢丝等数种筛网,具体的材质要结合物料的特性来选择。

振动电机:通过振动电机激振力的作用使物料在筛面上运动。

电机台座:用以固定振动电机。

减振弹簧:减振弹簧的安放位置就是在筛体和筛座之间。一方面降低了噪音,另一方面保护了机器。

支架:由四个支柱和两个槽钢组成,对筛体部分进行支撑,保证筛体的稳固。安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

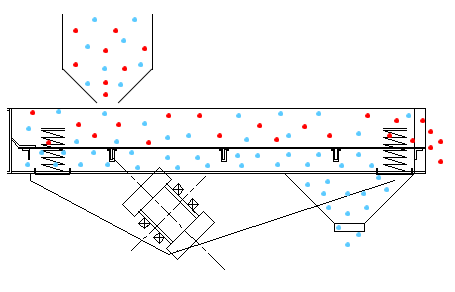

直线震动筛工作原理

当直线震动筛的两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴线的方向上叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

直线震动筛技术参数

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120

新乡市大汉振动机械有限公司,建厂12年,在吸取了国内外的工艺技术基础上进行自主研发生产,从设计生产到服务,不断地进行改进和创新,生产严格按照标准专业化标准执行,其研制生产的产品均通过了ISO 国际质量体系认证欧盟CE认证。针对客户的不同需求进行设计,为用户解决生产中的一切难题,确保用户利益的更大化。

大汉公司采用厂家直销型的商业运营模式,设备销售流通环节少,厂家的生产成本少,所以价格相对会更加的优惠合理,如若了解直线震动筛价格、型号等相关信息,可随时咨询我们。
