脱水振动筛

脱水振动筛

产品优势ZSM、DSM振动脱水筛是煤泥脱水作业的专用设备,其主要作用是脱水、脱泥、脱介,可用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等,因此也叫砂石脱水筛、矿用脱水筛、煤泥脱水筛、尾矿脱水筛、高频脱水筛等。筛分效率高,处理量大。

加工物料:ZSM、DSM系列脱水筛主要作用是脱水、脱泥、脱介。可用于砂石料厂水洗砂、选煤厂煤泥脱水、煤泥回收、选矿厂尾矿干排、污水过滤等。

生产能力:75-100(t/h)
给料粒度:≤300(mm)
电机功率:7.5-18.5(kw)
产品介绍

脱水振动筛产品简介

脱水振动筛,简称脱水筛,由于其运动轨迹为直线,所以又称为直线脱水筛。ZSM脱水振动筛运动轨迹为直线,是根据JB2444-86《ZSM型煤用座式双轴振动筛》标准生产的,全系列共有十六种规格。DSM脱水振动筛运动轨迹为直线,是根据QJ/AK02.06-89《DSM型煤用吊式双轴振动筛》标准生产的,全系列共有四种规格。

ZSM、DSM脱水筛主要针对细粒物料的脱水、脱泥、脱介,可用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等,因此也叫砂石脱水筛、矿用脱水筛、煤泥脱水筛、尾矿脱水筛等。筛机处理能力大,筛分效率高。

脱水振动筛突出优势

1、整机结构简单,坚固耐用,便于操作;

2、筛机整体为水平安装,但筛网呈负角安装,以保证强制脱水效果,入料段设置弧形筛面,提高脱水效率;

3、设置给料箱,保证物料能够均匀给入筛面,筛分处理能力大,筛分效率高;

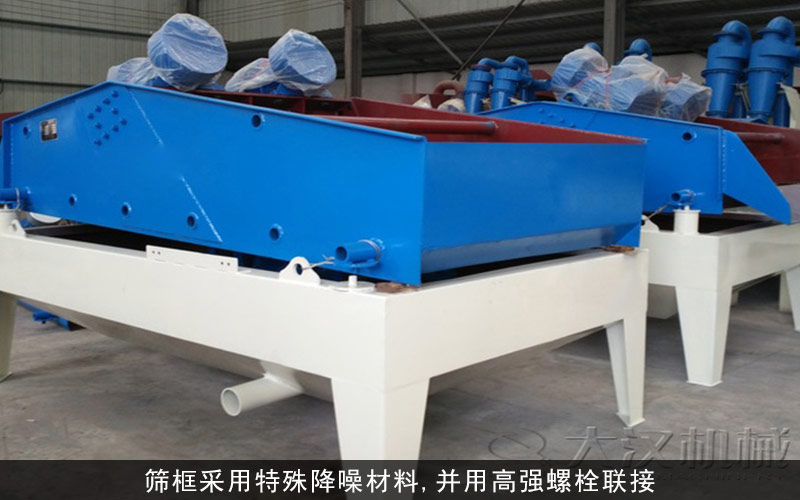

4、筛框采用特殊降噪材料,并用高强螺栓联接,确保筛机工作可靠;

筛网可选择不锈钢复合筛网,张紧式安装,或不锈钢焊接条缝筛板,压紧式安装,用户可根据实际需求选择。

脱水振动筛结构详解

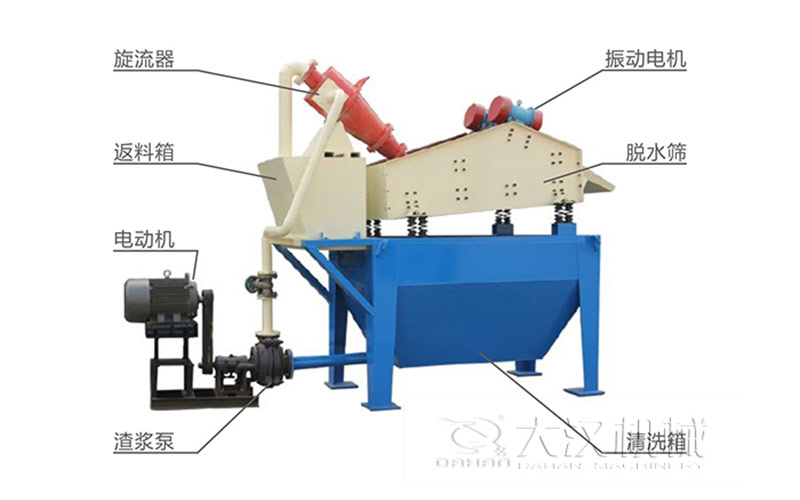

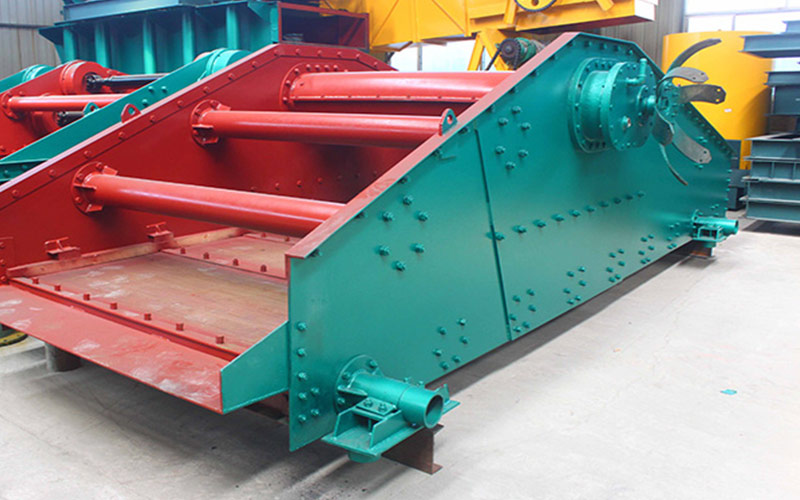

ZSM、DSM系列直线脱水筛主要由筛箱、激振器、支承系统及振动电机组成。

筛箱:由筛框、筛板及压紧装置组成。

激振器:激振器是主要的部件,安装在筛箱筛帮或主横梁位置上,为筛分机的振动提供定向激振力。

支承装置:筛体由四个支承装置支撑,每个支撑装置由橡胶弹簧、弹簧支座等组成,减少筛体对地面的动负荷。

振动电机:降低工作噪音,电机固定采用高强度螺栓,保持筛机工作稳定可靠。

脱水振动筛工作原理

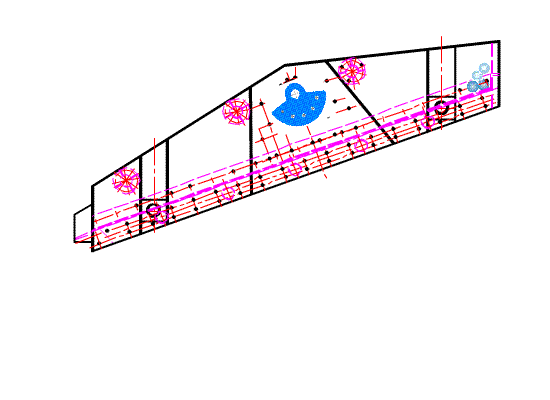

ZSM、DSM系列直线脱水筛采用了双电机自同步技术,通用型偏心块、可调振幅振动器。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动,从而完成整个筛分过程。



脱水振动筛技术参数

型号 筛面 给料粒度mm 生产能力t/h 振动频率 双振幅 电机功率KW 外形尺寸(长宽高)mm 参考重量kg
面积 筛网尺寸mm 筛网结构
ZSM1542 6 0.25-13 条缝 ≤300 75-100 800 9-10 11 4500*2690*1710 4016
ZSM1556 8 13-50 冲或条 ≤300 30-60 800 10 15 5850*2675*1703 4642
2ZSM1556 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 15 5850*2575*2023 5649
ZSM1556B 8 13-50 冲或条 ≤300 30-60 800 11 7.5*2 5850*2854*1707 4769
2ZSM1556B 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 7.5*2 5850*2854*2023 5790
ZSM1756A 9.5 13-50 冲或条 ≤300 50-80 800 10 15 5850*2925*1703 5098
2ZSM1756A 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 15 2550*2770*2015 6105
ZSM1756B 9.5 13-50 冲或条 ≤300 50-80 800 10 7.5*2 5850*3104*1703 5226
2ZSM1756B 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 7.5*2 5850*3104*2020 6246
ZSM1856 10 13-50 冲或条 ≤300 50-80 800 11 11 5600*2778*1557 4580
ZSM2065 13 13-50 冲或条 ≤300 70-100 800 11 18.5 6750*3208*1885 6577
2ZSM2065 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 18.5 6750*3140*2180 7946
ZSM2065B 13 13-50 冲或条 ≤300 70-100 800 9 11*2 6750*3428*1880 6701
2ZSM2065B 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 11*2 6750*3428*3185 8068

新乡市大汉振动机械有限公司,建厂12年,在吸取了国内外的工艺技术基础上进行自主研发生产,从设计生产到服务,不断地进行改进和创新,生产严格按照标准专业化标准执行,其研制生产的产品均通过了ISO 国际质量体系认证欧盟CE认证。针对客户的不同需求进行设计,为用户解决生产中的一切难题,确保用户利益的更大化。

大汉公司采用厂家直销型的商业运营模式,设备销售流通环节少,厂家的生产成本少,所以价格相对会更加的优惠合理,如若了解振动脱水筛价格、型号等相关信息,可随时咨询我们。
